بعداز انتقال میکروشبکه از عملکرد نرمال به عملکرد جزیره شده امپدانس سیستم بطور قابل ملاحظه ای تغییر می یابد و آن نیز روی ولتاژهای هارمونیک میکروشبکه اثر می گذارد. دراین مقاله THD ولتاژ و جریان قبل و بعد ازجزیره سازی با حالات مختلف میکروشبکه مورد مطالعه قرار گرفته است. شبیه سازی ها همچنین بوسیله کاربرد فیلترینگ توالی منفی در سیستم کنترل کانورتورها برای کاهش THD ولتاژ و جریان در میکروشبکه در طول بار گذاری غیر متقارن ساخته می شوند. براساس مطالعات انجام شده پیشنهاداتی برای راه حل های تکنیکی که کیفیت توان بالا را در میکروشبکه جزیره شده تامین می کند داده شده است.
میکروشبکه ها سیستم های توزیع با واحدهای DG، منابع انرژی و بارهای قابل کنترل هستند که می توانند موازی با شبکه یا در یک مد جزیره ای عمل کنند. میکروشبکه می تواند از شبکه بعنوان نتیجه یک اختلال در جدا شود یا اینکه منجر به سوئیچینگ طراحی شده گردد.

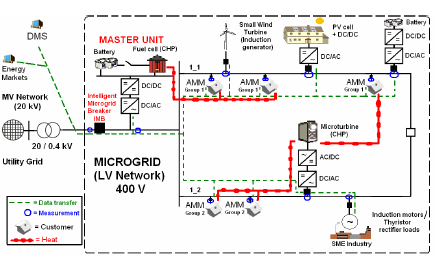

شبکه میکروشبکه LV نمونه
افزایش درخواست قدرت با کیفیت بالا و قابل اعتماد و یک تعدا افزایشی بار دچار اعوجاج منجر به یک افزایش آگاهی مربوط به کیفیت بوسیله مشتریان و تاسیسات رفاهی و عمومی می شود. بعلاوه بیشتر واحدهای تولید پراکنده متصل شده به میکروشبکه های شبکه ولتاژ پایین بر اساس کانورتور خواهند بود. این کانورتور های واحد DGبایکدیگر همراه با بارهای غیرخطی موجود دارای پتانسیلی برای شکستن شکل موج ولتاژ حتی بیشتر هستند. این مقاله THD ولتاژ و جریان را قبل و بعد از جزیره سازی در میکروشبکه با حالات مختلف میگرو گرید را مورد بررسی قرار می دهد. در جدول شماره ۱ هشت شکل و ترکیب میکروشبکه مورد مطالعه لیست شده است که شامل حالت مرجع ۱ می باشد. در حالت مرجع اول کانورتر بر اساس واحد اصلی و ۲ کانورتر بر اساس واحدهای DG و بار غیر فعال[۱] متعادل در میکروشبکه وجود دارند. همه کانورتر ها SVM[2] بوده و با فرکانس سوئیچینگ ۸ کیلو هرتز مدوله می شوند و با فیلترهای LCL غیر فعال آماده شده اند، بطوریکه باطری و کانورتر dc با لینک های dc برای مدل منبع انرژی مرتبط شده اند. در حالت اول لینک های شبکه LV میکروشبکه ضعیف هستند بعبارت دیگر نسبت R/X بالا است. تفاوتهای هر حالت شبیه سازی شده به حالت مرجع اول می تواند از جدول ۱ مشاهده شود. مطالعات با شبیه سازی نرم افزاری PSCAD انجام می شود.
خلاصه
مقدمه
اعوجاج هارمونیک در میکروشبکه
سیستم مطالعه شده و نتایج شبیه سازی
شبکهLV مطالعه شده براساس میکروشبکه
عملکرد اصلی انفرادی
نتایج شبیه سازی
THD ولتاژ و جریان با حالات مختلف
تاثیر فیلترینگ توالی منفی روی THD
نتایج
مراجع
Abstract
